線性調光、調色溫恒流LED 驅動芯片
產品描述
WS9610B是一款線性通過開關實現三段調亮度、調色溫的LED恒流驅動芯片。可適用于適用于100VAC-132Vac或者200VACVAC-240VAC輸入電壓，恒流精度小于+/-5%。
WS9610B配置為亮度調節應用時，可通過AC電源開關的開關與閉合來改變輸出電流的大小，從而改變LED燈的亮度，調節比例可以通過外接REXT電阻來調節。
WS9610B配置為色溫調節應用時，可通過AC電源開關的開關與閉合改變兩路輸出端口導通或關斷，實現兩路不同顏色LED燈的交替亮滅達到調節色溫的目的。
WS9610B 具有過溫補償功能及線電壓補償功能。

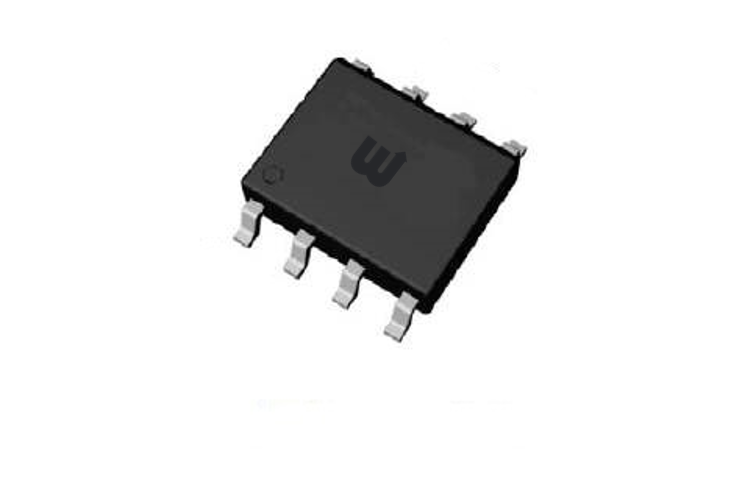

WS9610B 提供8-Pin 的ESOP8 封裝。
主要特點
開關調光、調色溫
恒流精度小于+/-5%
內置過溫補償
外部可選線電壓補償
支持三段調節亮度，調節比例可外部設置
支持三段調節色溫，輸出功率可外部設置
開關調光切換時間小于0.5S
調光比例為100% 50% X%
可應用于：PF>0.5或PF>0.9場合
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9610B_CN_A2 | 651KB |
